藍牙Wi-Fi天線
2.4G&5G藍牙Wi-Fi雙頻棒狀天線
作者： 飛易通 時間：2022-07-28 16:18
基本參數
天線設計

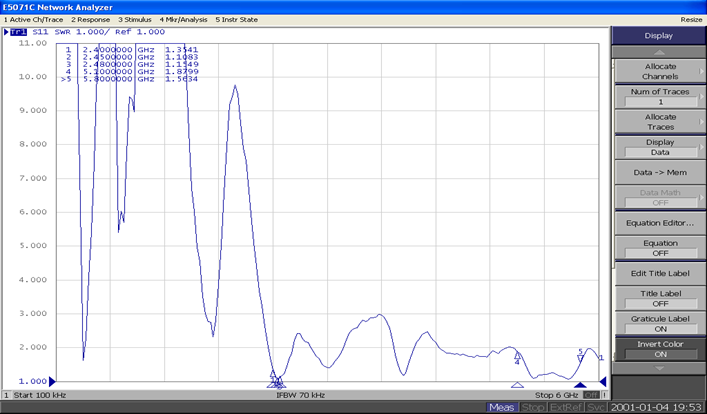

天線VSWR測試
無源測試
| Freq | 2350 | 2360 | 2370 | 2380 | 2390 | 2400 | 2410 | 2420 | |
| Gain | 1.81 | 1.87 | 1.75 | 2.07 | 2.21 | 2.30 | 2.68 | 2.73 | |
| Efficiency_Pcent | 45.95 | 47.13 | 46.56 | 51.25 | 53.87 | 54.78 | 59.05 | 58.11 | |
| Freq | 2430 | 2440 | 2450 | 2460 | 2470 | 2480 | 2490 | 2500 | |
| Gain | 2.78 | 2.73 | 2.71 | 2.79 | 2.94 | 2.87 | 2.82 | 2.88 | |
| Efficiency_Pcent | 57.89 | 57.83 | 57.84 | 59.47 | 61.21 | 60.38 | 60.36 | 62.03 | |
| Freq | 2510 | 2520 | 2530 | 2540 | 2550 | ||||
| Gain | 2.98 | 2.94 | 2.91 | 2.86 | 2.76 | ||||
| Efficiency_Pcent | 63.16 | 61.57 | 59.15 | 58.38 | 57.76 | ||||
| Freq | 5000 | 5010 | 5020 | 5030 | 5040 | 5050 | 5060 | 5070 | |
| Gain | -1.08 | -0.97 | -0.84 | -0.78 | -0.47 | -0.48 | -0.46 | -0.34 | |
| Efficiency_Pcent | 42.77 | 45.11 | 44.44 | 45.01 | 47.62 | 47.06 | 46.61 | 46.75 | |
| Freq | 5080 | 5090 | 5100 | 5110 | 5120 | 5130 | 5140 | 5150 | |
| Gain | -0.42 | -0.39 | -0.27 | -0.32 | 0.06 | 0.12 | 0.29 | 0.50 | |
| Efficiency_Pcent | 46.05 | 46.16 | 46.27 | 45.92 | 47.02 | 46.69 | 45.94 | 46.05 | |
| Freq | 5160 | 5170 | 5180 | 5190 | 5200 | 5210 | 5220 | 5230 | |
| Gain | 0.30 | 0.39 | 0.57 | 0.92 | 1.26 | 1.35 | 1.17 | 1.44 | |
| Efficiency_Pcent | 44.01 | 43.46 | 44.20 | 45.45 | 47.02 | 46.45 | 43.52 | 43.84 | |

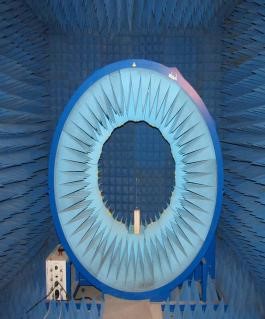

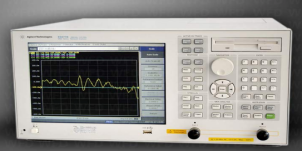

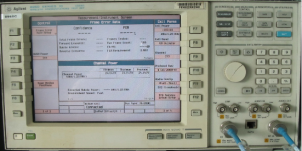

檢測設備
應用
* 無線設備
