對于一個雙模藍牙(支持BR/EDR和BLE)支持幾路連接往往是評判藍牙性能和協議棧的性能高低的標準,實際上雙模藍牙多連接的鏈路可分為以下三種，下面一一介紹



藍牙ACL鏈路

ACL鏈路： 可以理解為藍牙模塊可以最多和幾個其他藍牙模塊建立經典藍牙(BR/EDR)連接的通道,而基于該連接之上的組合連接數量是沒有限制的. 但藍牙規范里面規定,對于任何一個藍牙設備來說,ACL最大的連接數量為 7



例子: 模塊A最多可以和手機B,C,D,E,F,G,H建立7路ACL連接,建立連接后進行SPP連接（通訊最大連接數量為60)

因此對于模塊A來說最多可以建立7*60=420路SPP,且同時還能建立多個其他諸如A2DP/AVRCP/HFP/PBAP等鏈路 但在實際使用場景中,是不可能建立這么多鏈路,具體原因就不在這描述；

SCO鏈路： SCO鏈接僅用于HFP通話, 根據不同的藍牙規范控制資源限制,最大為3，在市場目前的產品中最多用到的鏈路為2. 如：BT936B(CSR8811)在兩輪車項目中的應用： 可以同時連接A/B兩個耳機， 且支持A/B耳機前后對講， 耳機A <—sco link1—> BT936B <—sco link2—> 耳機B

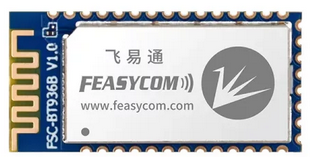

CSR8811音頻收發器藍牙5.2模塊 | FSC-BT936B





基本參數



模塊型號 FSC-BT936B

芯片組 CSR8811

藍牙版本 藍牙5.2雙模

電壓 3.3V

頻率 2.402 - 2.480 GHz


協議  A2DP、 AVRCP、 HFP、 SPP、 HID、 GATT

尺寸 13mm x 26.9mm x 2mm

發射功率 +8.5dBm

天線 內置PCB板載天線（默認），支持外接天線（可選）

特色功能 遠距離、高速、音頻+數據


特征



完全合格的藍牙5.2/5.1/5.0/4.2 / 4.1 / 4.0 / 3.0 / 2.1

郵票尺寸：13 x 26.9 x 2.4mm

功率等級Class 1.5(高功率)

默認的UART波特率是115.2Kbps，可以支持1200bps至921Kbps。

UART, I2C, PCM/I2S 接口。

支持配置文件，包括HSP / HFP，A2DP，AVRCP，SPP，GATT等。


BLE-GATT鏈路

BLE-GATT鏈路： GATT鏈路分為中樞端(如手機)和分枝端(模塊）

如有些模塊中樞端和分枝端可以連接上百路連接(具體取決于host的資源,如手機)

其他產品(如BT825B)最大連接的數量為7(建議<=3)





藍牙5.0雙模RF協議棧模塊 | FSC-BT825B



基本參數



藍牙模組 FSC-BT825B

藍牙版本 藍牙5.0雙模

發射功率 +10dBm

協議 SPP, BLE

尺寸大小 10.8mm x 13.5mm x 1.8mm

電壓 3.3V

頻段 2.402-2.480 GHz

接口 UART、PCM

天線類型 內置PCB板載天線

特色功能 藍牙5.0雙模、迷你型、高性價比


特征



藍牙版本：藍牙5.0雙模

芯片組：Realtek RTL8761B芯片

支持Android，Linux，F(xiàn)reeRTOS，uCOS ...

支持SPP，GATT，A2DP，HFP，AVRCP，HID，iAP2

尺寸大?。?0.8mm x 13.5mm x 1.8mm


總結：鏈路越多連接越不穩定 且并非每個模塊都支持中樞端和分枝端同時工作,若有類似的需求,可以和飛易通團隊聯系！
