藍牙掃描槍解決方案

作者： 飛易通 時間：2022-08-10 10:55

　　一、方案簡介：

　　藍牙雙模掃描槍整體方案采用飛易通FSC-BT736雙模藍牙模塊、藍牙雙模掃描槍方案采用FSC-BT826雙模藍牙模塊，可同時支持藍牙3.0 SPP, 4.2 GATT以及HID協議，可兼容安卓(android)，微軟(windows)，蘋果(IOS)等操作系統。

　　支持USB HID, USB自定義數據傳輸以及USB升級及藍牙空中升級等功能。

　　二、方案優勢：

　　1. 支持藍牙4.2，并往下兼容藍牙3.0/2,1/2.0版本

　　2. 兼容市面上絕大部分安卓，蘋果，微軟，黑莓，塞班等系統或設備

　　3. 通過4.2 GATT和藍牙3.0 SPP可跟蘋果，安卓或微軟等其他設備的APP傳輸數據，并可增加數據校驗、糾錯功能，保證數據完整和穩定性。

　　4. 通過APP可以實現一維碼和二維碼掃描以及其他非鍵盤碼數據的接收。

　　5. 通過HID可以輕松實現一維碼和二維碼掃描，不需裝任何APP。

　　6. 通過USB可實現鍵盤，離線數據上傳以及程序升級功能。

　　7. 支持盤點模式，離線掃描存儲功能。

　　8. 支持多國語言。

　　9. 支持一主多從連接(最多可支持到15個從設備)

　　10. 支持多個輸入法切換

　　11、掃描槍整體方案，只需要購買模塊，在外部加上引擎、蜂鳴器、電池管理、按鍵、震動器、LED顯示、USB和2.4GDongle就可以做成完整掃描槍，現成軟件，運用門檻低

　　12、支持手機APP空中升級

　　三、硬件框圖：

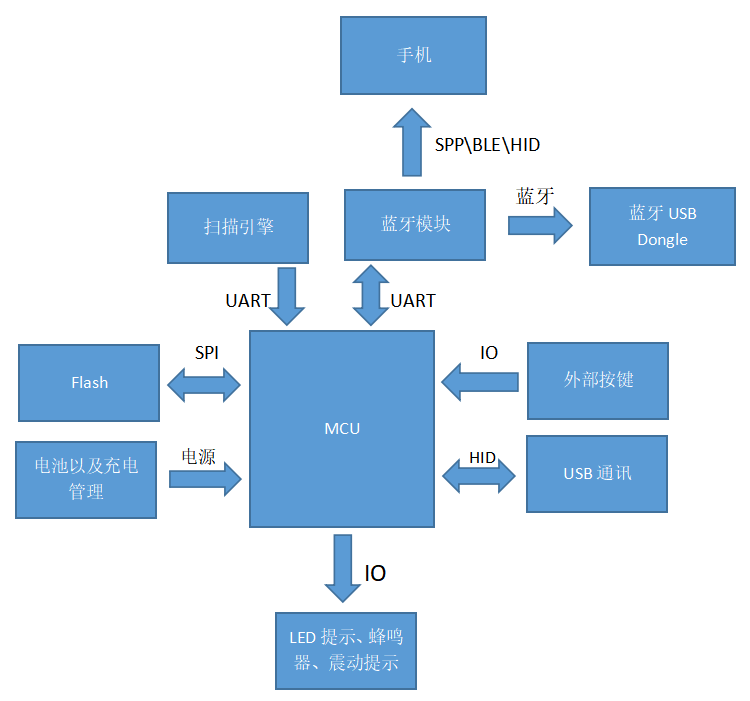

　　圖一：藍牙掃描槍整體方案框圖

　　

　　圖二：掃描藍牙模塊方案框圖

　　

　　四、功能介紹：

　　1. 模式切換：

　　通過掃描配置條碼可實現在線掃描，離線掃描(盤點模式)，離線上傳，藍牙SPP, GATT, HID，USB HID, USB自定義數據以及USB升級，空中升級,輸入法切換、等功能設置和切換。

　　2. 在線掃描：

　　當處于離線狀態時，掃描到的條碼數據可實時通過藍牙或USB傳給主機設備。

　　3. 離線掃描：

　　當處于離線狀態時，掃描到的條碼數據暫存于內部Flash中。

　　4. 離線上傳：

　　當處于離線上傳狀態時，掃描到的條碼數據通過USB自定義數據上傳到電腦。

　　5. 藍牙SPP:

　　當連接藍牙SPP服務時，掃描到的條碼數據通過藍牙串口上傳到android或windows等設備(兼容安卓4.3及以下的系統)。

　　6. 藍牙GATT:

　　當連接藍牙GATT服務時，掃描到的條碼數據通過4.0以上的協議上傳到IOS或安卓設備(藍牙4.0以上的IOS設備或安卓4.3以上的設備)。

　　7. 藍牙HID:

　　當連接藍牙HID服務時，掃描到的條碼數據將以藍牙鍵盤數據的形式上傳到IOS，android設備或windows等設備

　　8. USB HID

　　當處于USB HID模式時，掃描到的條碼數據通過USB鍵盤數據上傳到電腦。

　　9. USB自定義數據

　　當處于USB自定義數據時，離線掃描到的條碼數據可上傳給電腦應用軟件。

　　10. 藍牙USB 適配器 HID透傳

　　自配藍牙USB適配器，可實現跟電腦一對一透傳，數據可以是HID鍵盤數據，也可是虛擬串口數據。

　　11. 藍牙USB 適配器一對多連接

　　自配藍牙USB主端適配器可跟多個條碼槍連接，實現一對多組網功能(最多支持1主15從)

　　五、應用軟件：

　　1. Android系統

　　提供android系統藍牙SPP串口軟件實例和相關技術支持。

　　2. IOS系統

　　提供IOS系統藍牙 APP軟件實例和相關技術支持。

　　3. Windows系統

　　提供windows電腦端USB應用軟件實例和相關支持，提供USB升級軟件
